FRAM存儲器有哪些特點
2017-09-06 16:14:29
FRAM存儲器是集合了ROM和RAM兩種存儲器的優勢。擅長于進行高速寫入、具有長的耐久力和低功耗。富士通半導體可提供采用串行（I2C和SPI）和并行外設的FRAM產品。 不同接口的產品各自都有哪些特點呢？
串行接口

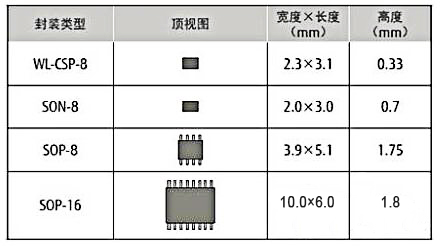

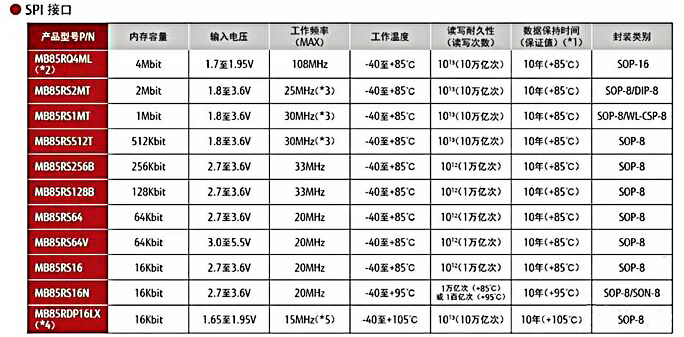

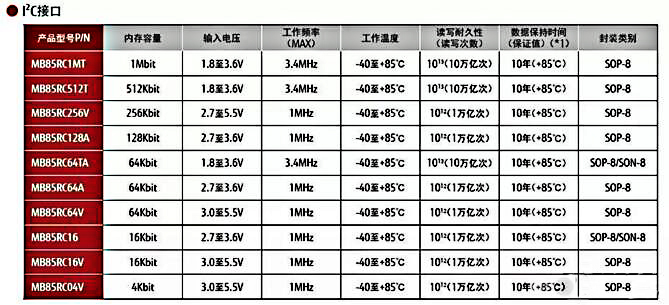

串行接口存儲器的產品陣容有16Kbit至4Mbit的SPI接口產品，以及4Kbit至1Mbit的I2C接口產品。電源電壓除主要的3.3V工作產品外，正在擴充1.8V工作產品。封裝除能夠與EEPROM及串行閃存兼容的SOP外，還提供可穿戴設備用SON（Small Outline Non-leadedpackage）及WL-CSP（Wafer Level Chip Size Package）等超小型封裝產品。
與其他非易失性存儲器相比，串行接口存儲器最大的優勢是寫入快、讀寫耐久性高、功耗低。
*1 ：當工作溫度低于+85℃時，數據保持時間可以延長，詳細請參考數據手冊。
*1 ：當工作溫度低于+85℃時，數據保持時間可以延長，詳細請參考數據手冊。
*2 ：滿足SPI以及Quad SPI接口
*3 ：高速讀取模式時，可實現最大40MHz操作。
*4 ：有二進制計數器功能
*5 ：雙SPI模式時，可實現最大7.5MHz操作。
并行接口存儲器

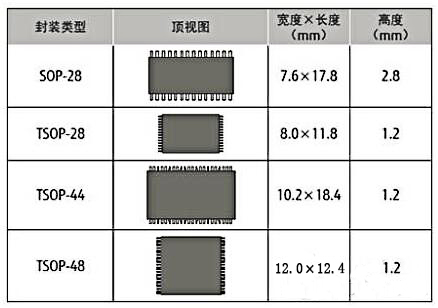

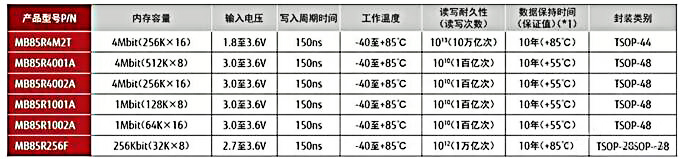

并行接口存儲器為采用TSOP或SOP封裝的256Kbit至4Mbit的產品，工作時的電源電壓為3.3V，但MB85R4M2T能夠在1.8V-3.6V的大范圍內進行工作。封裝方式為能夠與SRAM兼容的TSOP或SOP。
在SRAM及使用數據保持電池的應用中，并行接口存儲器被作為進一步降低能耗或減少電池的解決方案。
*1 ：當工作溫度低于+55℃或+85℃時，數據保持時間可以延長，詳細請參考數據手冊。
未來富士通還將通過技術來發來提高一些技術規格，如工作電壓和存取速度，并提供多種產品。富士通半導體能夠利用其它公司不能提供的富士通獨有技術，提供廣泛的單獨FRAM產品。
了解更多關于存儲芯片知識，請關注英尚微電子：http://www.fuyuecsyq.com
