靈動微低功耗MM32F003TW產品使用高性能的內核ARM®Cortex®-M0的32位微控制器，其最高工作頻率可達48MHz，內置高速存儲器，豐富的增強型I/O端口和外設連接到外部總線。MM32F003TW系列工作電壓為2.0V~5.5V，工作溫度范圍包含-40?C~+85?C常規型和-40?C~+105?C擴展型。多種省電工作模式保證低功耗應用的要求。MM32F003TW提供QFN20和TSSOP20共2種封裝形式。使得微控制器適合于多種應用場合：電機驅動和應用控制，醫療和手持設備，PC游戲外設和GPS平臺，工業應用：可編程控制器(PLC)、變頻器、打印機和掃描儀，警報系統、視頻對講、和暖氣通風空調系統等。此款靈動微MCU可完美替換意法半導體MCU型號STM8S003F3P6系列。靈動微代理商提供樣品及開發板測試.

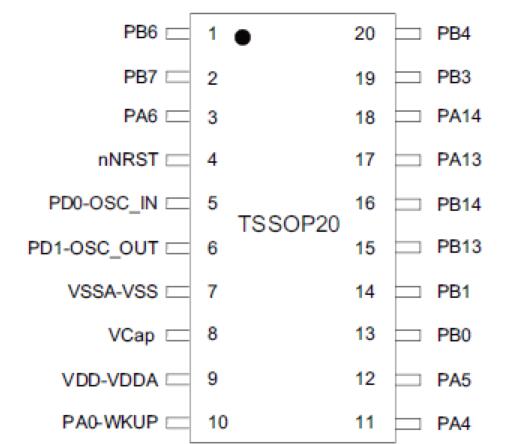

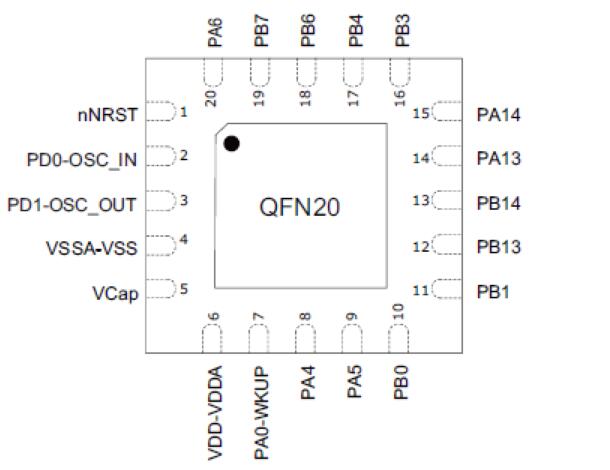

MM32F003TW引腳封裝

MM32F003TW概述
•內核與系統
–32位ARM®Cortex®-M0處理器內核
–最高工作頻率可達48MHz
–單指令周期32位硬件乘法器
•存儲器
–高達16K字節的閃存程序存儲器
–高達2K字節的SRAM
–Bootloader支持片內Flash
•時鐘、復位和電源管理
–2.0V~5.5V供電
–上電/斷電復位(POR/PDR)、可編程電壓監測器(PVD)
–外部2~24MHz高速晶體振蕩器
–內嵌經出廠調校的48MHz高速振蕩器
–內嵌40KHz低速振蕩器
•低功耗
–睡眠、停機和待機模式
•1個12位模數轉換器，1μS轉換時間(多達8個輸入通道)
–轉換范圍：0VDDA
–支持采樣時間和分辨率配置
–片上溫度傳感器
–片上電壓傳感器
•5通道DMA控制器
–支持的外設：Timer、UART、I2C、SPI和ADC
•多達16個快速I(mǎi)/O端口：
–所有I/O口可以映像到16個外部中斷
–所有端口均可輸入輸出5V信號
注:VDD=5V
•調試模式
–串行單線調試(SWD)
•多達9個定時器
–1個16位4通道高級控制定時器，有4通道PWM輸出，以及死區生成和緊
急停止功能
–1個16位定時器和1個32位定時器，有高達4個輸入捕獲/輸出比較，可用
于IR控制解碼
–2個16位定時器，有1個輸入捕獲/輸出比較和1個OCN，死區生成，緊急停
止，調制器門電路用于IR控制
–1個16位定時器，有1個輸入捕獲/輸出比較
–2個看門狗定時器(獨立的和窗口型的)
–1系統時間定時器：24位自減型計數器
•多達3個通信接口
–1個UART接口
–1個I2C接口
–1個SPI接口
•96位的芯片唯一ID(UID)
•采用QFN20和TSSOP20封裝


ARM的Cortex-M0核心并內嵌閃存和SRAM
ARM®的Cortex®-M0處理器是最新一代的嵌入式ARM處理器，它為實現MCU的需要提供了低成本的平臺、縮減的引腳數目、降低的系統功耗，同時提供卓越的計算性能和先進的中斷系統響應。

ARM®的Cortex®-M0是32位的RISC處理器，提供額外的代碼效率，在通常8和16位系統的存儲空間上發揮了ARM內核的高性能。本產品擁有內置的ARM核心，因此它與所有的ARM工具和軟件兼容。

內置閃存存儲器
最大16K字節的內置閃存存儲器，用于存放程序和數據。

內置SRAM
最大2K字節的內置SRAM。

低功耗模式
產品支持低功耗模式，可以在要求低功耗、短啟動時間和多種喚醒事件之間達到最佳的平衡。

睡眠模式
在睡眠模式，只有CPU停止，所有外設處于工作狀態并可在發生中斷/事件時喚醒CPU。

停機模式
在保持SRAM和寄存器內容不丟失的情況下，停機模式可以達到最低的電能消耗。在停機模式下，HSI的振蕩器和HSE晶體振蕩器被關閉?？梢酝ㄟ^(guò)任一配置成EXTI的信號把微控制器從停機模式中喚醒，EXTI信號可以是16個外部I/O口之一、PVD的輸出的喚醒信號。

待機模式
待機模式可實現系統的最低功耗。該模式是在CPU深睡眠模式時關閉電壓調節器。內部所有的1.5V部分的供電區域被斷開。HSI和HSE振蕩器也都關閉,可以通過WKUP引腳的上升沿、NRST引腳的外部復位、IWDG復位喚醒或者看門狗定時器喚醒不復位。SRAM和寄存器的內容將被丟失。
