新冠肺炎的突然爆發，給全球數個產業鏈的增長都帶來了負面影響。但疫情也讓平時需求量穩定的防疫物資熱電堆傳感器突然成了緊俏商品。

熱電堆是一種熱釋紅外線傳感器，主要由熱電偶構成的一種器件。它主要應用在耳式體溫計、放射溫度計、電烤爐、微波爐、食品溫度檢測等領域中，作為溫度檢測器件獲得了廣泛的應用。下面英尚微電子介紹關于非接觸溫度計中熱電堆紅外傳感器的應用。

熱電堆紅外測溫傳感器

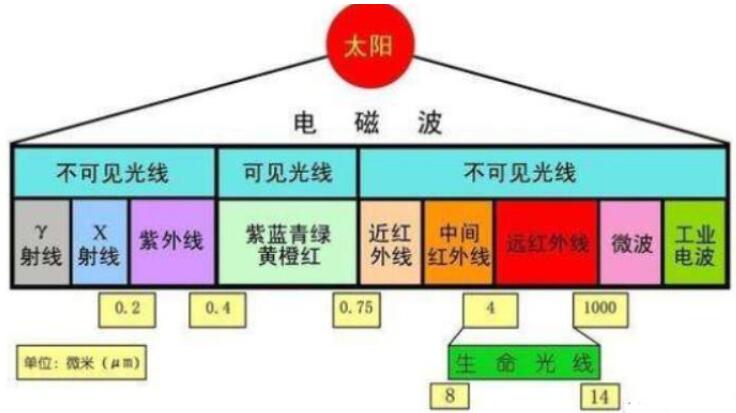

熱電堆紅外傳感器直接感應熱輻射，為非接觸溫度測量提供了解決方案，它具有創新的硅基微機械技術保證了它極好的長期穩定性，非常低的溫度靈敏系數,極好的光電特性。它不需要冷卻，但在整個溫度測量范圍內能達到土1°C的精度。對于比較窄的溫度測量范圍，例如體溫測量,精度可以達到+0.1°C。


在非接觸溫度計中的應用
用高精度熱敏電阻來測量熱電堆所處的環境溫度，然后由CPU計算出測量溫度?？梢栽贓EPROM中預先寫入一些標準的溫度條件,例如:在被測物體溫度為37°C、熱電堆所處環境溫 度為25°C條件下測得的輸出電壓。且熱電堆的輸出電壓、運放的偏置及增益的離散性等等也可以通過軟件來進行修正。
被測量對象的溫度與熱電堆所處的環境溫度之間,存在著下面的關系。
Vout= A(Tb4-Ts4)
Vout為熱電堆的輸出電壓(V)
A為比例系數
Tb為被測物體的溫度(K)
因此，被測對象的溫度，可以通過測量熱電堆輸出電壓和熱電堆所處環境的絕對溫度，并通過運算后獲得。

結構與工作原理
被紅外線照射的吸收膜是一種熱容量小、溫度容易上升的薄膜。在緊靠襯板中央的下部為一空洞結構，這種結構的設計確保了冷端和測溫端的溫度差。熱電偶由多晶硅與鋁構成，兩者串聯連接，當各個熱電偶測溫端溫度上升時，熱電偶之間就會產生熱電動勢Vn,因此在輸出端就可以獲得它們的電壓之和。
